안녕하세요. 현장의 목소리를 직접 듣고 검증된 배관 공구 솔루션을 제안하는 공구빨리빨리닷컴입니다.
최근 대단지 아파트 관리사무소나 설비 업체로부터 가장 많이 들어오는 문의 중 하나가 바로 "SU 파이프 배관 시공 후 발생하는 미세 누수 문제"입니다. 보통 현장에서 물이 새기 시작하면 작업자나 관리소 측에서는 가장 먼저 장비를 의심하곤 합니다.
"압착기 유압 힘이 부족해서 덜 찍힌 것 아닌가요?"
"장비가 오래돼서 압착 불량이 난 것 같습니다."
하지만 20년 노하우를 가진 수리 전문가로서 수많은 현장을 직접 점검해 보면, 생각보다 배관압착기 자체의 기계적 결함으로 인한 누수는 그리 많지 않습니다. 오히려 잘못된 파이프 절단 방식, 현장 환경에 맞지 않는 조인트 타입 선택, 규격 미준수 등 '기본적인 작업 공정'에서의 미세한 오차가 거대한 하자 보수 리스크로 돌아오는 경우가 대부분입니다.
오늘은 실제 현장 경험을 바탕으로 누수 없는 완벽한 스테인리스 배관 시공을 위한 배관압착기 및 SR압착기 선택 기준, 그리고 현장 하자를 제로(Zero)로 만드는 실무 노하우를 상세히 정리해 드리겠습니다.
1. 배관압착기 시공 후 물이 새는 진짜 원인: 범인은 압착기가 아니다
많은 설비 작업자가 간과하는 사실 중 하나는 SU 파이프 배관 작업이 '잘 찍는 것'만큼이나 '어떻게 전처리 하느냐'가 중요하다는 점입니다. 현장 점검 시 밝혀진 누수의 가장 치명적인 주범 3가지를 짚어보겠습니다.
① 그라인더 및 고속절단기 사용으로 인한 고무링(O-ring) 손상

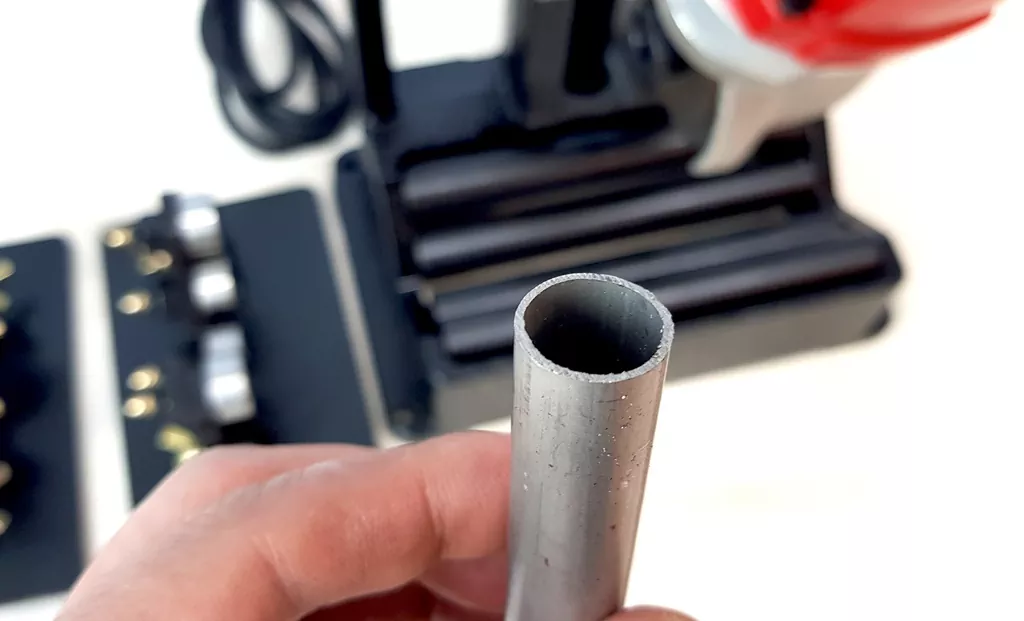

작업 효율과 속도를 위해 현장에서 일반 그라인더, 밴드쏘, 혹은 금속 고속절단기로 SU 파이프를 자르는 경우가 많습니다. 이 방식으로 스테인리스 파이프를 절단하면 단면이 날카롭고 거칠어지며 미세한 쇳가루(Burr)가 남게 됩니다.

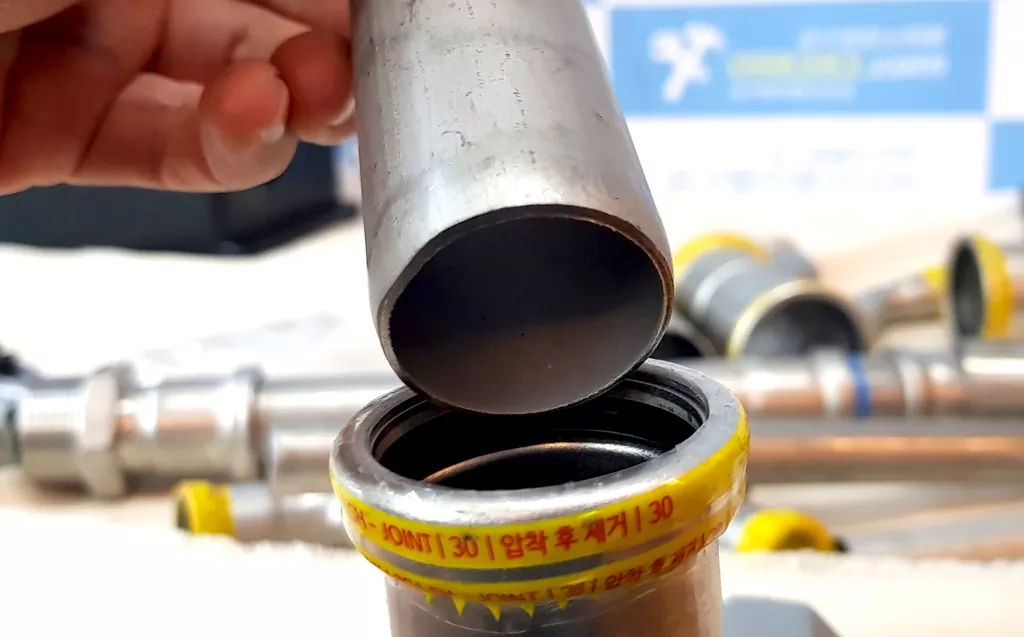

이 상태로 조인트를 강제로 삽입하면, 조인트 내부에 위치한 수밀용 고무링이 칼에 베이듯 눈에 보이지 않는 상처를 입거나 정위치에서 이탈하게 됩니다. 초기 수압 테스트에서는 버틸지 몰라도, 사계절을 거치며 배관이 수축·팽창하고 높은 수압이 지속적으로 걸리면 상처 난 고무링 틈새로 결국 미세 누수가 발생합니다.

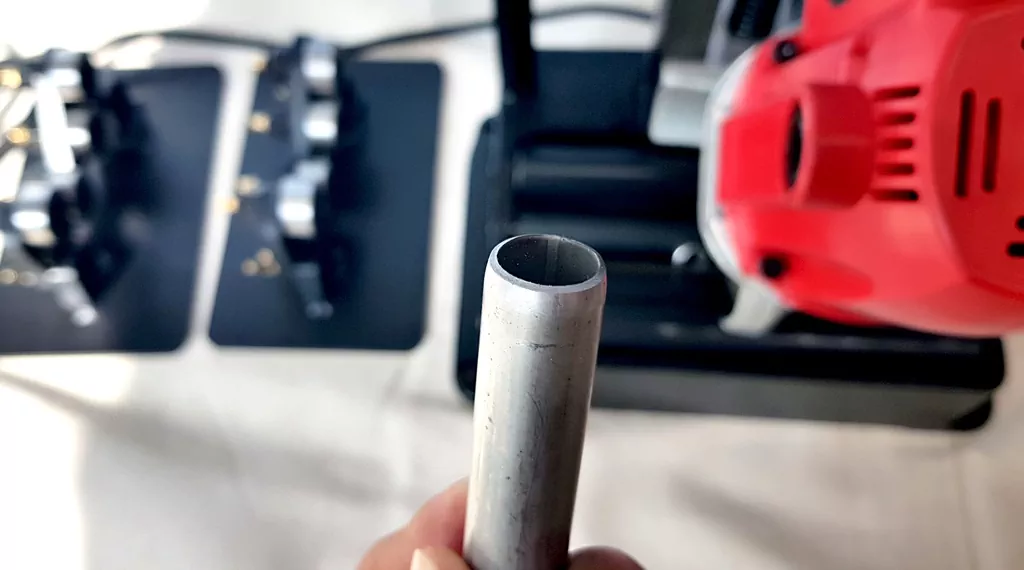

▶ 올바른 해결책: 반드시 SU 파이프 전용 절단기를 사용해야 합니다. 전용 절단기는 일반 날과 달리 파이프를 롤러로 꽉 물어놓고 회전시키며 누르듯 자르는 '압착 절단' 방식을 사용합니다. 이 때문에 절단면이 직각으로 떨어지지 않고 안쪽으로 둥글고 매끄럽게 모아집니다.
비눗물을 바르지 않아도 내부 고무링에 전혀 손상을 주지 않고 쏙 들어가 하자를 원천 차단합니다. 최근 대형 건설 현장에서는 전용 절단기를 쓰지 않으면 공사를 중단시킬 정도로 필수 장비로 자리 잡았습니다.
② 현장 전문가가 밝히는 숨은 복병: 파이프 자재 자체의 '헐거움(유격)' 이슈

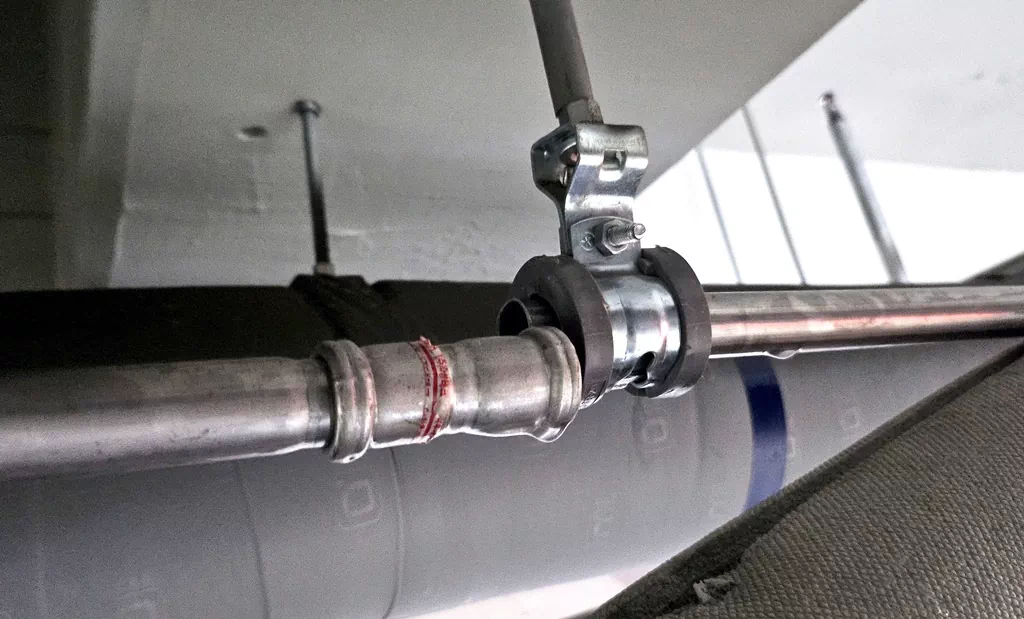

압착 장비나 조인트에 아무런 문제가 없는데도 특정 부위(특히 T자형 배관)에서 유격이 심해 물이 새는 경우가 있습니다. 이는 배관압착기 탓이 아니라 파이프 자재 자체의 가공 오차로 인한 불량입니다.
정상적인 SU파이프는 조인트에 삽입할 때 혼자서는 뻑뻑하게 겨우 들어갈 정도로 유격이 없어야 정상입니다. 만약 암수가 너무 헐렁하게 끼워진다면 자재 자체의 관경 불량을 의심해야 합니다. 이 상태로 압착을 진행하면 에어라인 공사에서는 미세한 누설이, 수도배관 공사에서는 큰 물난리로 이어질 수 있으므로 시공 전 반드시 결합 상태의 뻑뻑함을 체크해야 합니다.
③ 삽입 깊이 마킹 및 지그(Gauge) 검수 생략

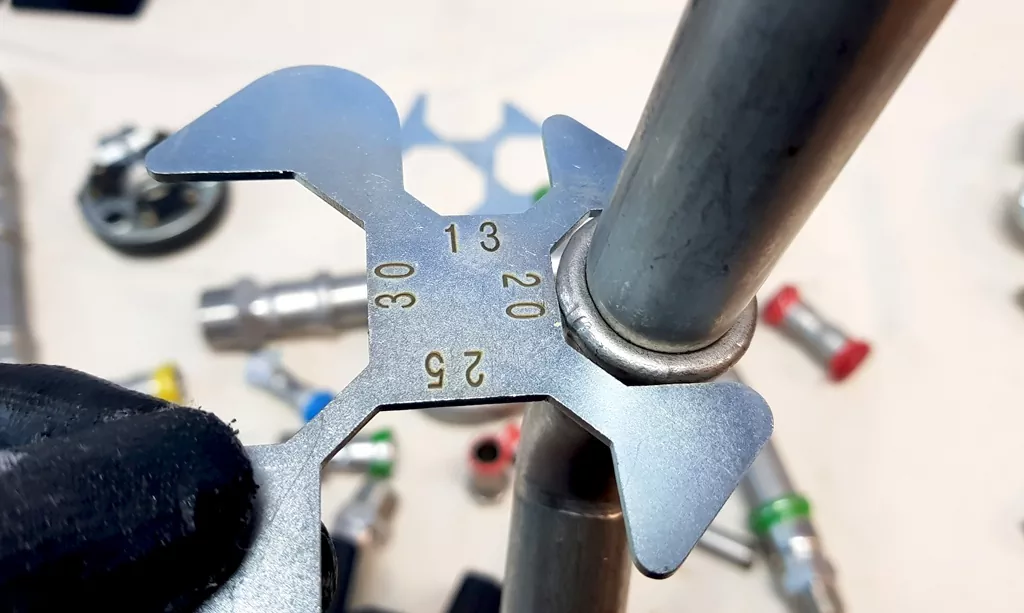

파이프가 조인트 끝까지 완벽하게 밀착되어 들어갔는지 육안으로 확인하기 어렵습니다. 덜 삽입된 상태에서 압착을 진행하면 당연히 유격이 생겨 이탈할 수밖에 없습니다. 절단 후에는 반드시 네임펜이나 매직으로 삽입 깊이를 마킹해야 합니다. 또한, 압착이 끝난 후에는 규격별 측정 지그를 대보아 걸림 없이 통과하는지 최종 검수 절차를 거쳐야 장기적인 안정성이 확보됩니다.
2. SR압착기 선택 요령: 돈 아끼려다 큰코다치는 3가지 주의사항
현장에서 장비를 새로 영입할 때 비용을 아끼기 위해 저가형이나 잘못된 조합을 선택했다가, 장비 파손이나 현장 중단으로 인해 장비 값의 몇 배에 달하는 손해를 보는 사례를 매장 유압 A/S를 진행하며 자주 목격합니다.
① A/S가 불가능한 저가형 중국산 수입 장비 배제
온라인 직구 등을 통해 유통되는 저가형 중국산 제품들은 초기 구매 비용은 저렴할 수 있습니다. 하지만 SR압착기는 수톤에 달하는 강력한 유압을 사용하는 정밀 기기입니다. 현장에서 지속적으로 쓰다 보면 유압유 누유나 실린더 마모가 필연적으로 발생하는데, 이러한 저가 장비들은 국내 서비스망이 없고 부품 수급이 전혀 되지 않아 고장 즉시 일회용으로 전락합니다. 공기가 생명인 현장에서 장비가 멈추는 리스크를 생각한다면 사후 관리가 확실한 순수 국내 생산 장비를 선택하는 것이 훨씬 경제적입니다.
② '본체 국산 + 조인트 중국산' 불완전한 조합의 위험성
비용 절감을 위해 본체는 국산을 쓰고 액세서리인 조인트(Jaws)만 저가형 중국산을 섞어 쓰는 현장이 있습니다. 배관 압착은 0.1mm의 오차도 허용하지 않습니다. 국산 본체가 밀어주는 압력 규격과 중국산 조인트의 공차 규격이 미세하게 맞지 않으면, 압착 시 힘이 분산되어 파이프가 씹히거나 미세한 유격이 발생합니다. 이는 수압이 걸렸을 때 미세 누수를 유발하는 시한폭탄과 같으므로 반드시 본체와 조인트는 검증된 정품 세트로 구성해야 합니다.
③ 완벽한 360도 압착을 위한 '인서트 타입' 조인트 필수
시중에 유통되는 조인트 헤드는 크게 원터치 주물형과 인서트 타입으로 나뉩니다.

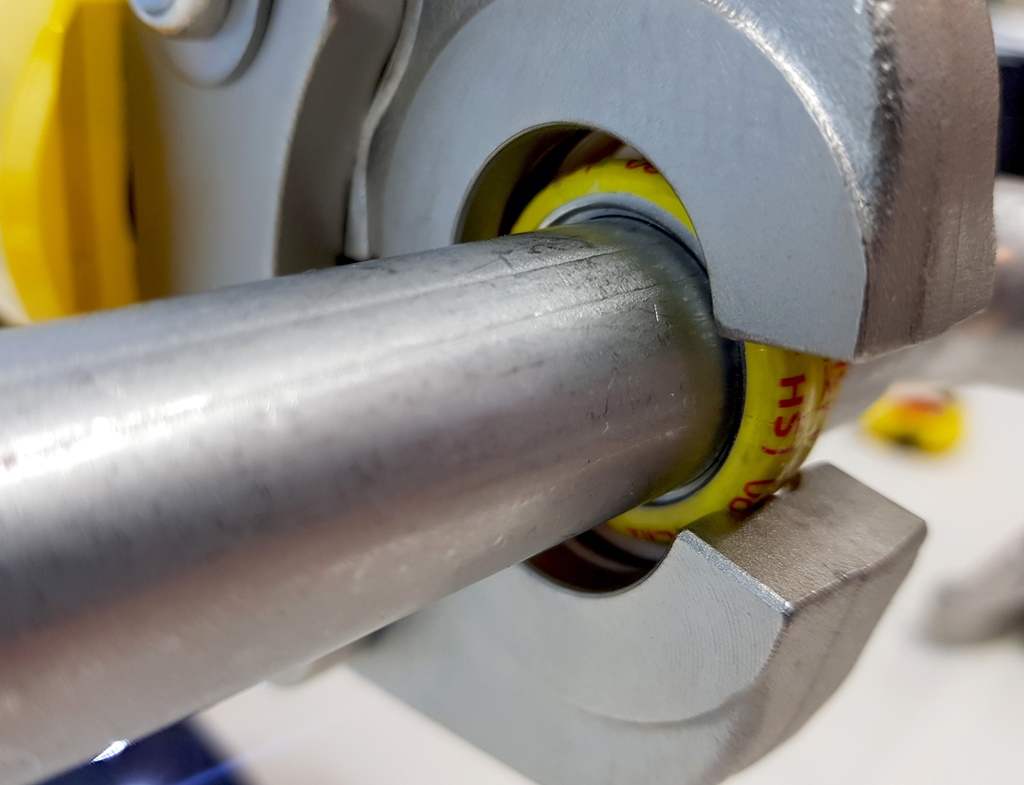

▶ 주물형 조인트: 하나의 통주물 형태로 되어 있어 가볍고 콤팩트 하지만,, 압착 시 파이프 전체를 감싸지 못하고 약 60~70%의 면적만 눌러주게 됩니다. 힘의 중심이 한쪽으로 쏠리면 파이프에 상처가 나거나 정확한 진원 압착이 되지 않아 불량률이 높습니다.
▶ 인서트 타입 조인트: 내부가 6개의 독립된 마디(조각)로 이루어져 있어, 압착 시 파이프 전체를 360도 빈틈없이 완벽하게 감싸며 균일한 힘을 가합니다. 변형이나 유격 발생 확률이 극히 낮아 내구성이 중요한 대형 현장 고수들은 무조건 인서트 타입을 고집합니다.

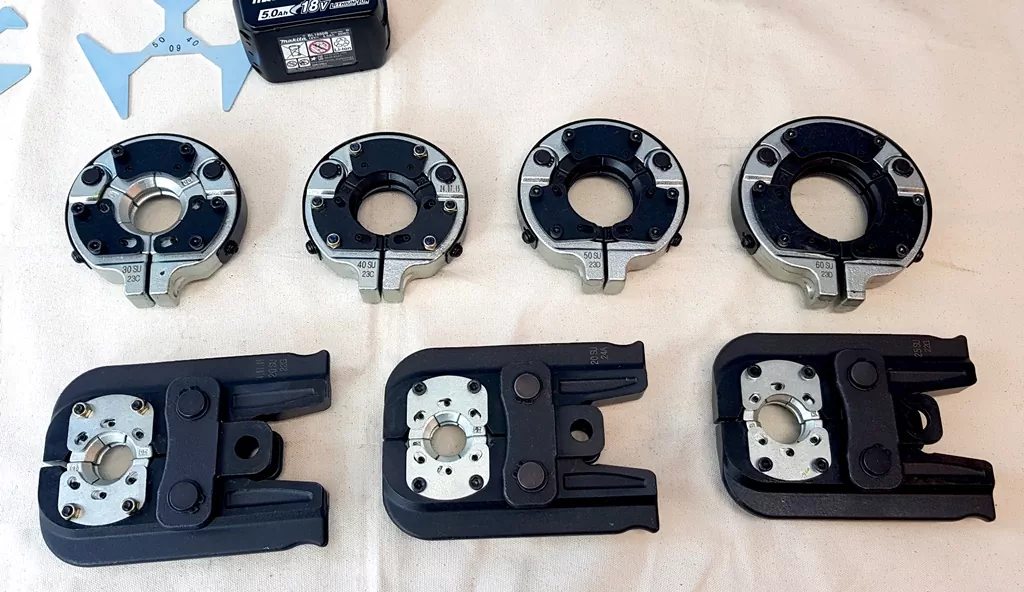

3. 현장 환경에 맞는 SR압착기 타입 선택: R타입 vs Y타입 핵심 비교
SR압착기를 선택할 때 작업 공간의 특성을 고려하지 않으면 작업자의 피로도가 극심해지고 장비에 무리가 갈 수 있습니다. 조인트는 크게 R타입과 Y타입으로 구분됩니다.
| 구분 | R타입 (어댑터 분리형) | Y타입 (본체 직결형) |
| 체결 방식 | 본체 + 클로우(어댑터) + 조인트 체결 | 본체 + 조인트 직접 체결 |
| 작업 유연성 | 헤드 상하좌우 180도 회전 가능 | 각도 고정 (정면 위주 작업) |
| 작업 속도 | 어댑터를 거쳐야 하므로 보통 수준 | 어댑터가 없어 매우 빠르고 간편함 |
| 추천 환경 | 협소한 보수 현장, 아파트 비트실, 천장 배관 | 넓은 신축 현장, 대량 시공, 오픈 배관 |
| 규격 범위 | 13 ~ 60SU 전 규격 대응 가능 | 주로 13, 20, 25SU 소형 위주 존재 |
실전 팁
- R타입 장점: 본체 실린더 앞쪽에 클로우(어댑터)가 지렛대 역할을 해주기 때문에 본체 자체에 가해지는 무리가 덜합니다. 특히 헤드가 돌아가므로 손 하나 겨우 들어가는 좁은 아파트 비트 공간이나 구석진 보수 현장에서는 R타입이 필수적입니다.
- Y타입 단점: Y타입은 가볍고 직관적이어서 탁 트인 공간에서 물량을 빠르게 쳐낼 때 유리하지만, 각도가 고정되어 있습니다. 협소한 공간에서 각도가 안 나온다고 장비 몸통을 억지로 비틀어 회전시키며 쓰다 보면 본체와 실린더가 분리되어 파손되는 대참사가 일어날 수 있으니 주의해야 합니다.
4. SU파이프 규격 준수 및 장비 관리 가이드

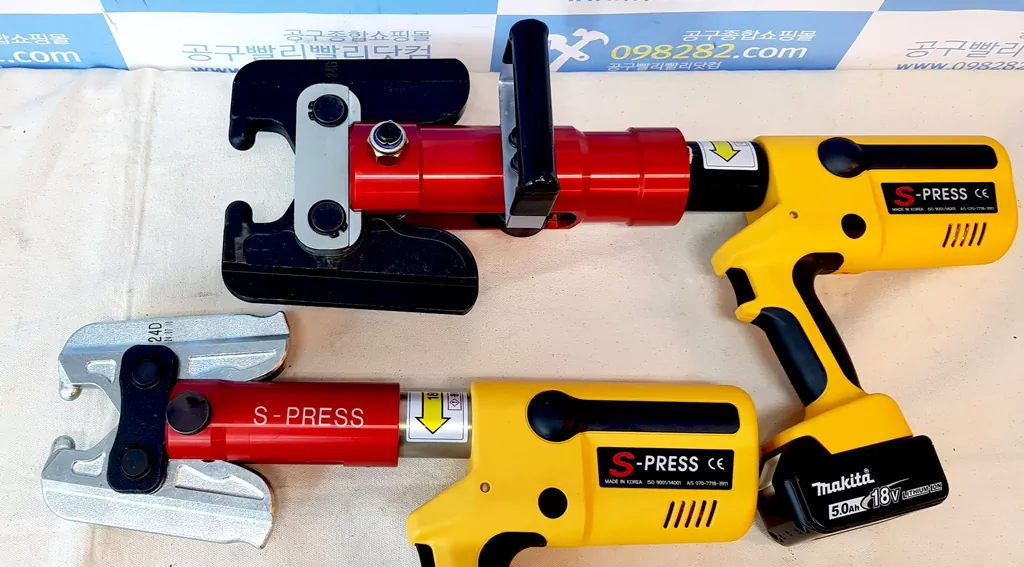

작업하려는 배관의 관경에 맞는 정확한 톤수의 장비를 매칭해야 장비와 배관 모두 안전합니다. 60SU 이하를 다루는 일반 장비로 대형 관경을 무리하게 찍으면 유압 실린더가 파손됩니다.
[SU파이프 규격 및 외경·두께 기준표]
| 배관 구분 | 규격 (SU) | 외경 (mm) | 두께 (mm) | 적용 장비 특성 |
| 일반형 배관 | 13SU 20SU 25SU 30SU 40SU 50SU 60SU |
15.88 22.22 28.58 34.00 42.70 48.60 60.50 |
0.8 1.0 1.0 1.2 1.2 1.2 1.5 |
가장 범용적인 규격이며, 핸디형 혹은 건타입 유압 압착기 세트 한 대로 13~60SU까지 모두 커버가 가능합니다. 단, 13~30SU 전용으로 나온 초소형 일자형 압착기는 시공용보다는 가벼운 보수용으로 적합합니다. |
| 대형 배관 | 75SU 80SU 100SU |
76.30 89.10 114.30 |
1.5 2.0 2.0 |
아파트 메인 횡주관이나 대형 공장 배관에 사용됩니다. 조인트 크기부터 압도적으로 크기 때문에 일반 장비로는 압착이 불가능하며, 강력한 전용 유압 펌프 유닛이나 대형 전용 충전 압착기를 필수적으로 사용해야 합니다. |
겨울철 동절기 장비 보관 주의사항
유압식 배관압착기는 온도에 민감합니다. 특히 겨울철 영하의 날씨에 장비를 야외나 차량 내부에 밤새 방치하면 내부 유압유가 굳어 얼어붙게 됩니다. 이 상태에서 현장에 투입해 바로 작동 버튼을 누르면 유압 씰이 터지거나 기계가 고장 납니다. 동절기에는 반드시 상온에 장비를 보관하시고, 만약 차가워진 상태라면 작업 전 따뜻한 실내나 난로 옆에 2~3시간 정도 두어 유압유를 충분히 녹인 후 사용하셔야 장비를 오래 쓸 수 있습니다.
5. 경제성과 사후관리까지 잡은 국내 전문 브랜드의 메리트
현재 시장에서 많은 선택을 받는 국내 전문 브랜드(예: 동서기기 등) 제품들은 순수 국내 기술로 생산되어 뛰어난 메리트를 가지고 있습니다.
과거에는 배관 자재 업체에서 대여해 주는 독일산 수입 장비도 많이 쓰였지만, 수입산은 본체만 넘어오고 조인트는 국산을 급하게 매칭해 출고되는 경우가 많아 밸런스가 아쉬웠고, 무엇보다 부품 값이 비싸고 수리 기간이 오래 걸려 현장 회전율이 떨어졌습니다.
반면, 검증된 국산 전문 장비들은 다음과 같은 확실한 차별점을 가집니다.
- 완벽한 무게 밸런스: 한 손으로 쥐었을 때 그립감과 무게 중심이 훌륭하여 장시간 상향 작업(천장 작업)을 하는 배관공들의 피로도를 획기적으로 줄여줍니다.
- 배터리 호환성: 현장에서 가장 범용적으로 쓰이는 마끼다(Makita) 리튬이온 배터리와 호환되도록 설계되어, 기존에 가지고 계신 배터리를 그대로 쓸 수 있어 매우 경제적입니다.
- 신속하고 저렴한 유지보수: 20년 이상 축적된 국내 제조 노하우 덕분에 부품 수급이 안정적이며, 리페어 비용이 수입산 대비 합리적이어서 자가 장비로 영입해 운영하기에 최적의 조건을 갖추고 있습니다.
6. 결론
스테인리스 배관 시공에서 하자를 줄이고 장기적인 내구성을 확보하는 비결은 결국 기본 공정의 준수와 올바른 공구의 매칭입니다.
- 협소한 보수 공간에는 각도 조절이 유연한 R타입, 넓은 신축 현장에는 신속한 Y타입 선택
- 누수 불량률의 90%를 결정하는 내부 고무링 보호를 위해 SU 파이프 전용 절단기 사용 필수
- 부품 수급이 원활하고 A/S가 확실하며, 360도 완벽히 감싸주는 국산 정품 인서트 타입 장비 선택
배관 작업은 눈에 보이지 않는 작은 오차 하나가 수압이 걸렸을 때 거대한 하자 보수 책임으로 돌아옵니다. 배관압착기의 메커니즘을 정확히 이해하고 현장 조건에 맞는 장비를 세팅하는 것만이 베테랑 기술자의 가치를 증명하는 길입니다.
공구빨리빨리닷컴은 단순한 제품 공급을 넘어, 현장의 하자를 함께 고민하고 가장 최적화된 유압 공구 솔루션을 제공합니다. 현재 진행 중이신 현장의 관경, 작업 환경, 예산에 맞는 맞춤형 SR압착기 관련 내용이 궁금하시다면 언제든 편하게 문의해 주시기 바랍니다. 여러분의 안전하고 완벽한 시공을 최선을 다해 돕겠습니다.
